Synchroniczna bezprzekładniowa maszyna trakcyjna z magnesami trwałymi THY-TM-K200

Konstrukcja i produkcja bezprzekładniowej, synchronicznej maszyny trakcyjnej z magnesami trwałymi THY-TM-K200 do wind są zgodne z normami „GB7588-2003 – Kodeks bezpieczeństwa produkcji i instalacji wind”, „EN81-1: 1998 – Przepisy bezpieczeństwa budowy i instalacji wind”, „GB/ Odpowiednie przepisy zawarte w normie T24478-2009 – Maszyna trakcyjna do wind. Maszyna trakcyjna składa się z silnika synchronicznego z magnesami trwałymi, koła napędowego i układu hamulcowego. Dzięki zastosowaniu wysokowydajnych materiałów z magnesami trwałymi i specjalnej konstrukcji silnika, charakteryzuje się niską prędkością obrotową i dużym momentem obrotowym. Seria K ma zewnętrzną konstrukcję wirnika, a układ hamulcowy to konstrukcja blokowa. Koło napędowe i koło hamulcowe są połączone współosiowo i zamontowane bezpośrednio na przedłużeniu wału silnika. Hamulec jest wyposażony w mikroprzełącznik monitorujący stan hamowania. Po otwarciu hamulca styk normalnie otwarty mikroprzełącznika jest zamknięty. Maszyna nadaje się do wind z maszynownią i bez maszynowni. Przełożenie trakcyjne wynosi 2:1 i 4:1, obciążenie znamionowe 630 kg–1150 kg, prędkość znamionowa 0,5–2,5 m/s, średnica koła pasowego może wynosić 400 mm i 450 mm. Każda maszyna trakcyjna przechodzi rygorystyczną kontrolę jakości przed opuszczeniem fabryki, aby zagwarantować jakość i wydajność produktu.

1.Montaż maszyny trakcyjnej

•Przed zainstalowaniem maszyny trakcyjnej należy sprawdzić wytrzymałość ramy montażowej i fundamentu.

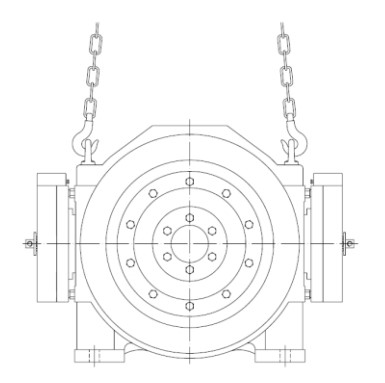

• Podczas podnoszenia maszyny ciągnącej należy korzystać z pierścienia podnoszącego lub otworu znajdującego się w korpusie maszyny ciągnącej.

• Podczas podnoszenia należy pamiętać o podnoszeniu w pionie, a kąt między dwoma hakami musi być mniejszy niż 90°.

• Płaszczyzna montażu maszyny trakcyjnej musi być pozioma i należy zastosować odpowiednie środki redukujące drgania.

• Zawieszona lina stalowa i odpowiadający jej ładunek powinny przechodzić pionowo przez płaszczyznę środkową koła pasowego.

• Upewnij się, że powierzchnia ramy, na której zamontowana jest maszyna trakcyjna jest płaska i maksymalne dopuszczalne odchylenie wynosi 0,1 mm.

• Pokrętło maszynowni znajduje się w lewym dolnym rogu tylnej części jednostki głównej. Należy zwrócić uwagę na kolizję z ramą.

• Śruby do mocowania maszyny trakcyjnej są wyposażone w otwory na stopy i stosowane są śruby o wytrzymałości 8,8.

•Zwykle maszyna trakcyjna jest wyposażona w drążek antypoślizgowy i osłonę ochronną, należy ją ponownie ustawić po zainstalowaniu liny stalowej.
