Detektor drzwi windy na podczerwień THY-LC-917

Krótki opis:

Kurtyna świetlna do windy to urządzenie zabezpieczające drzwi windy, wykorzystujące zasadę indukcji fotoelektrycznej. Nadaje się do wszystkich wind i zapewnia bezpieczeństwo pasażerów wchodzących i wychodzących z windy. Kurtyna świetlna do windy składa się z trzech części: nadajników i odbiorników podczerwieni zainstalowanych po obu stronach drzwi windy oraz specjalnych elastycznych przewodów. Ze względu na ochronę środowiska i oszczędność energii, coraz więcej wind rezygnuje z modułu zasilania.

Wyślij do nas e-mail

Szczegóły produktu

Tagi produktów

Parametry produktu

Nazwa produktu	Kurtyna świetlna windy
Otwarta droga	Otwarte z boku lub centralnie
Woltaż	AC220V, AC110V, DC24V
Liczba diod	17, 32
Liczba belek	94-33Belki, 154-94Belki

Nasze atuty

1. Z funkcją samokontroli, konwencjonalnym wyjściem Power Box i wyjściem samokontroli

2. Przeszedł pomyślnie testy TUV w Niemczech i spełnia wymagania odpowiednich norm międzynarodowych

3. Funkcja uśpienia, przedłużająca żywotność produktu

4. Zastosowanie nowej technologii, PCB o dużej odporności na korozję i dużej zdolności adaptacji w terenie, stabilnej i niezawodnej

5. Piękny wygląd, łatwa instalacja, pasuje do większości wind tej marki

6. Zaawansowane techniki i urządzenia, niezawodne techniki napawania powierzchni SMT

7. Opcjonalnie użytkownicy mogą wybrać wyjście NPN/PNP (wyjście tranzystorowe) bez skrzynki zasilającej

Kurtyna świetlna do windy to urządzenie zabezpieczające drzwi windy, wykorzystujące zasadę indukcji fotoelektrycznej. Nadaje się do wszystkich wind i chroni pasażerów wchodzących i wychodzących z windy. Kurtyna świetlna do windy składa się z trzech części: nadajników i odbiorników podczerwieni zainstalowanych po obu stronach drzwi kabiny windy oraz specjalnych elastycznych przewodów. Ze względu na ochronę środowiska i oszczędność energii, coraz więcej wind rezygnuje z zastosowania skrzynki zasilającej. Niektóre marki kurtyn świetlnych muszą stosować skrzynki zasilające ze względu na ich słabą odporność na zakłócenia elektromagnetyczne. Jednak wraz z popularyzacją koncepcji ekologicznych wind, kurtyny świetlne bez skrzynek zasilających stały się trendem. Proces konwersji napięcia 220 V na 24 V wiąże się z dużymi stratami energii.

Kurtyna świetlna THY-LC-917 jest wyposażona w sterowaną procesorem, dynamiczną diodę LED skanującą, która jest częścią konwencjonalnej kurtyny świetlnej. Dwukolorowa dioda LED w kształcie paska wyświetla stan obszaru chronionego kurtyny świetlnej, dzięki czemu kurtyna świetlna zapewnia bardziej wizualny efekt w zakresie standardowej funkcji ochronnej. Bardziej humanitarny.

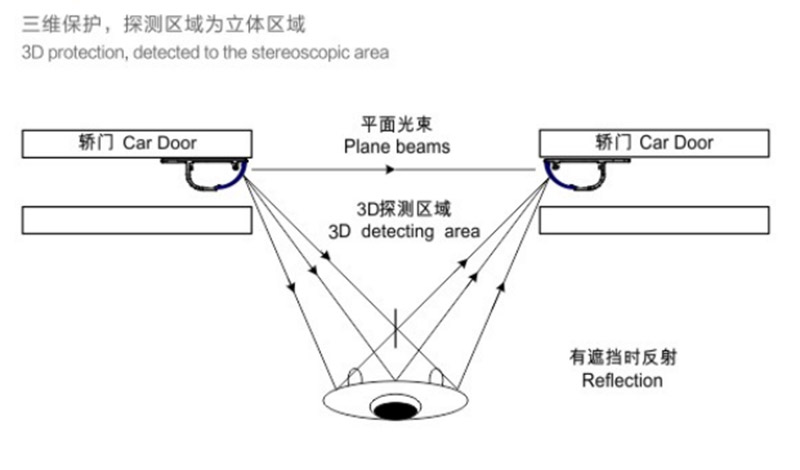

W emitującym końcu kurtyny świetlnej znajduje się kilka lamp emitujących podczerwień. Pod kontrolą mikrokontrolera (MCU), lampy emitujące i odbierające są włączane sekwencyjnie, a światło emitowane przez jedną głowicę emitującą jest odbierane przez wiele głowic odbiorczych, tworząc skanowanie wielokanałowe. Dzięki temu ciągłemu skanowaniu obszaru drzwi kabiny od góry do dołu, tworzona jest gęsta kurtyna świetlna z ochroną podczerwieni. Gdy którykolwiek z promieni zostanie zablokowany, ponieważ nie można zrealizować konwersji fotoelektrycznej, kurtyna świetlna rozpoznaje przeszkodę i wysyła sygnał przerwania. Sygnał przerwania może być sygnałem przełączającym lub sygnałem o wysokim i niskim poziomie. Po otrzymaniu sygnału z kurtyny świetlnej system sterowania natychmiast wysyła sygnał otwarcia drzwi, a drzwi kabiny zatrzymują się i otwierają w odwrotnym kierunku. Drzwi windy można normalnie zamknąć po opuszczeniu obszaru ostrzegawczego przez pasażerów lub przeszkody, aby osiągnąć cel ochrony bezpieczeństwa. Unikaj wypadków z udziałem osób uwięzionych w windach.

Istnieją dwa główne sposoby montażu kurtyny świetlnej

1. Mobilna instalacja nadajnika i odbiornika

Mobilna instalacja kurtyny świetlnej odnosi się do instalacji i użytkowania nadajnika, odbiornika lub jednego z nich, który jest zamontowany na drzwiach kabiny i porusza się wraz z nimi. W normalnych warunkach nadajnik i odbiornik są zamontowane na składanej krawędzi drzwi kabiny.

Sposób montażu drzwi bocznych polega na zamocowaniu kurtyny świetlnej do kabiny windy i krawędzi składanej drzwi kabiny za pomocą śrub.

Sposób montażu drzwi dzielonych środkowych polega na zamocowaniu kurtyny świetlnej na składanej krawędzi drzwi kabiny windy za pomocą śrub.

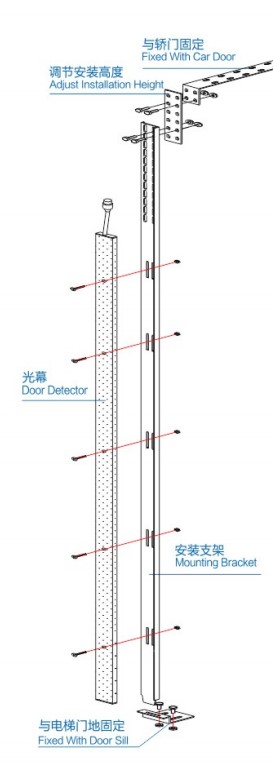

2. Stała instalacja nadajnika i odbiornika

Stała instalacja kurtyny świetlnej odnosi się do instalacji i użytkowania nadajnika i odbiornika kurtyny świetlnej, zamocowanych na końcu progu drzwi kabiny za pomocą stałego uchwytu. Nadajnik i odbiornik nie mogą się poruszać wraz z drzwiami kabiny.
