Napęd drzwi synchronicznych z magnesem trwałym, 2-skrzydłowych, otwieranych centralnie THY-DO-100A
1. Szybka dostawa
2. Transakcja to dopiero początek, usługa nigdy się nie kończy
3.Typ: Napęd drzwi THY-DO-100A
4. Możemy dostarczyć synchroniczne i asynchroniczne systemy napędów drzwiowych marek BST, NBSL, OULING, ES, YS, HD i innych.
5. Zaufanie to szczęście! Nigdy nie zawiodę twojego zaufania!
1. Maszyna drzwiowa wykorzystuje przekładnię pasową synchroniczną. Pas synchroniczny jest zoptymalizowany pod kątem redukcji wibracji i hałasu. Koło pasa synchronicznego jest wykonane z materiału odpornego na zużycie, co zapewnia niższy poziom hałasu i dłuższą żywotność pasa synchronicznego.
2. Zastosowanie specjalnego przetwornika częstotliwości znanej marki drzwi windowych, znanej na rynku krajowym i międzynarodowym, oraz technologii sterowania wektorowego w pętli zamkniętej. Dzięki bezpośredniemu napędowi silnika synchronicznego z magnesami trwałymi, ograniczono liczbę urządzeń transmisyjnych, zwiększono niezawodność działania, zmniejszono straty, zwiększono ochronę środowiska i oszczędność energii oraz dokładność sterowania.
3. Nóż drzwiowy wykorzystuje synchroniczny nóż drzwiowy i jest wyposażony w zintegrowany zamek drzwiowy. Nie ma potrzeby montażu zderzaka na podłodze, co pozwala na synchroniczne otwieranie i zamykanie drzwi wejściowych i drzwi samochodowych. Łożyska toczne są osadzone w każdej obrotowej części i połączone z wałkiem sworznia. Nóż drzwiowy chowa się i zwalnia elastycznie, bez tarcia ślizgowego, zużycia i bezobsługowo. Mechanizm przekładni jest amortyzowany gumą i działa niezawodnie, bez hałasu mechanicznego.
4. Metodę montażu automatu drzwiowego można podzielić na montaż na belce prostej, montaż na dachu kabiny oraz montaż na ścianie przedniej. Najodpowiedniejszą metodę montażu można wybrać w zależności od konstrukcji samochodu zaprojektowanej przez klienta. Podczas montażu automat drzwiowy można regulować w trzech płaszczyznach, co jest wygodne, proste i ekonomiczne. Płyta mocująca drzwi jest wyposażona w hak zabezpieczający przed uderzeniami i upadkiem, co zapewnia bezpieczeństwo i niezawodność.
Uchwyty montażowe na dachu samochodu
Wzmocniony wspornik montażowy
Rura mocująca do montażu na dachu samochodu (opcjonalnie)

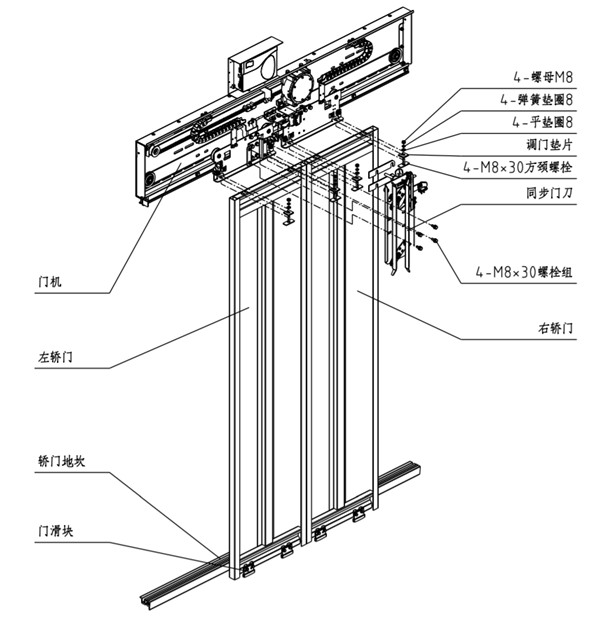

1. Zamocuj łącznik urządzenia drzwiowego na rowku w kształcie litery C w dachu samochodu i wstępnie dokręć za pomocą 4 części mocujących; następnie zamocuj urządzenie drzwiowe na łączniku urządzenia drzwiowego i wstępnie dokręć za pomocą 6 grup śrub z kwadratową szyjką M8*20.

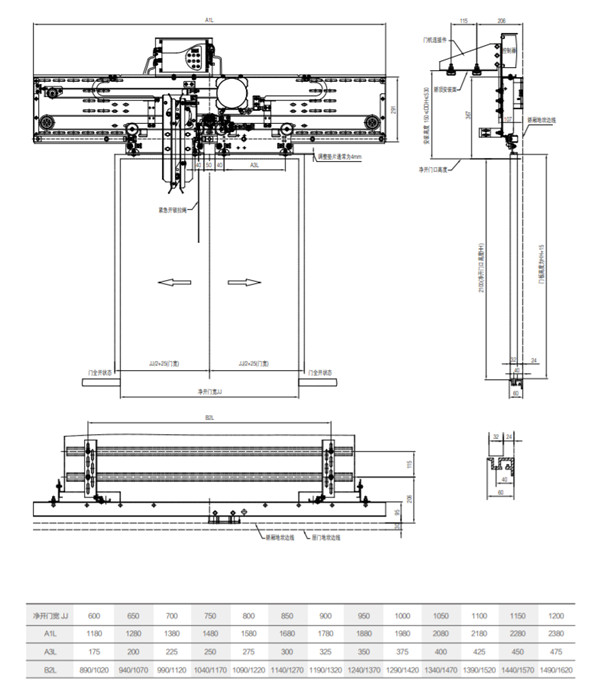

2. Wyreguluj wysokość oraz wymiary lewej i prawej strony mechanizmu drzwiowego: wyreguluj odległość między górną powierzchnią szyny prowadzącej a progiem drzwi samochodu na HH+109 mm (HH to wysokość otwarcia drzwi) przez długi otwór w łączniku mechanizmu drzwiowego; wyreguluj przez długi otwór w mechanizmie drzwiowym. Odchylenie między środkiem mechanizmu drzwiowego a środkiem otwarcia drzwi wynosi ±1 mm (patrz rysunek).
3. Wyreguluj pionowość dolnej płyty mechanizmu drzwiowego: wyreguluj pionowość dolnej płyty mechanizmu drzwiowego z dokładnością ± 0,5 mm, wyznaczając linię pionową lub biorąc za punkt odniesienia próg drzwi przystankowych. Możesz wyregulować śruby łączące łącznik mechanizmu drzwiowego lub łącznik mechanizmu drzwiowego. W celu regulacji dodaj podkładki do rowka C.
4. Dostosuj odległość i równoległość między prowadnicą urządzenia drzwiowego a progiem: Używając progu drzwi przystankowych jako punktu odniesienia, wyreguluj odległość od końca prowadnicy urządzenia drzwiowego do progu drzwi przystankowych na 83, a odległość między dwoma końcami prowadnicy urządzenia drzwiowego a progiem drzwi przystankowych musi być równa.
5. Po sprawdzeniu poniższych głównych parametrów instalacji mechanizmu drzwiowego, dokręć wszystkie śruby mechanizmu drzwiowego:
•Wysokość mechanizmu drzwiowego: odległość między górną powierzchnią prowadnicy mechanizmu drzwiowego a progiem drzwi samochodu wynosi HH+109 mm;
• Środek mechanizmu drzwi: odchylenie pomiędzy środkiem mechanizmu drzwi a środkiem otwarcia drzwi wynosi ±1 mm;
•Odległość między prowadnicą drzwi a progiem drzwi przystankowych: Odległość między prowadnicą drzwi a progiem drzwi przystankowych wynosi 83 mm.
