Urządzenie do drzwi przystankowych 2-skrzydłowych otwieranych centralnie THY-LD-B

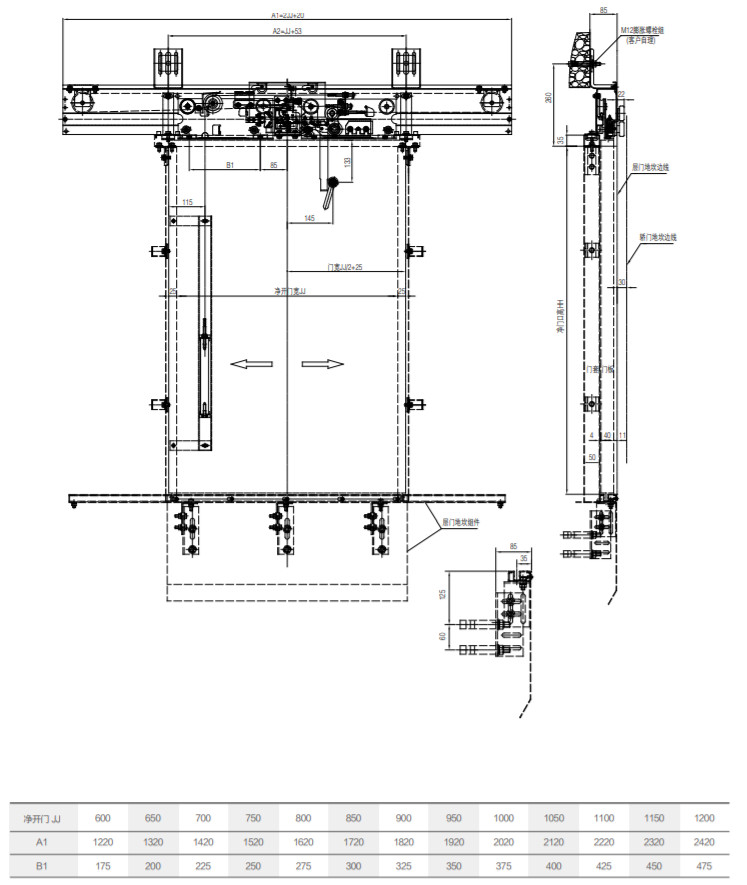

1. Metoda odblokowania polega na odblokowaniu panelu drzwi i przejściu testu uderzenia wahadłowego o ciężarze 45 kg.
2. Drzwi zamykane są siłą ciężkiego młotka, a ciężki młotek i rura prowadząca umieszczone są po wewnętrznej stronie drzwi szybowych.
3. Zamek drzwi przeszedł testy Krajowego Centrum Kontroli Wind i uzyskał certyfikaty CE i CU-TR.
4. Napięcie zasilania zamka drzwi: ≤ AC230V, ≤ DC110V.
1. Montaż progu i osłony drzwi
1.1. Określ położenie progu wlotowego i wylotowego zgodnie z rozmiarem szybu; ustaw środek progu tak, aby pokrywał się ze środkiem wlotu i wylotu, i zaznacz środek progu; ustaw poziom progu tak, aby był mniejszy niż 1/1000; powierzchnię, aby zapobiec przedostawaniu się wody do szybu.

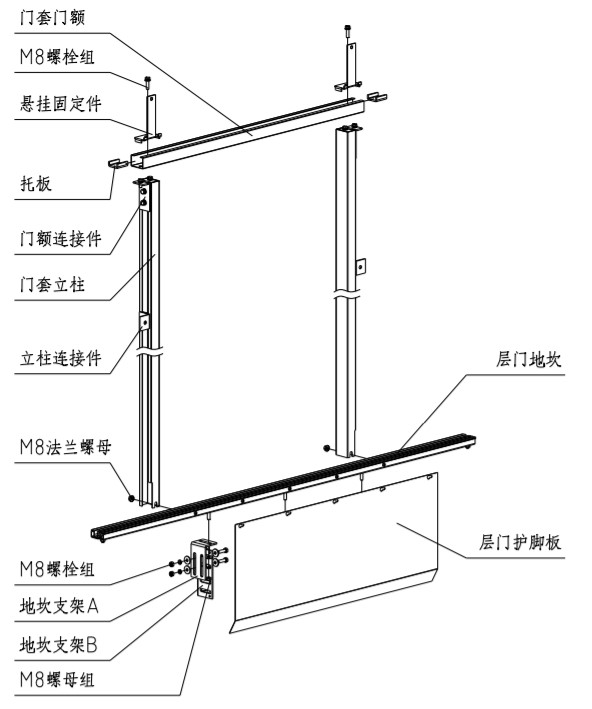

1.2. Złóż kolumnę osłony drzwi i osłonę drzwi za pomocą elementów łączących, a następnie zamontuj elementy mocujące; umieść drzwi na progu, wyreguluj pionowość kolumny osłony drzwi tak, aby była mniejsza niż 1/1000; środek osłony drzwi powinien pokrywać się ze środkiem wejścia i wyjścia. Wymiar środka progu; odległość między dolną płaszczyzną czoła osłony drzwi a górną płaszczyzną progu to wysokość netto drzwi. Po zakończeniu regulacji dokręć nakrętkę kołnierzową M8. Po ustawieniu rozmiaru przymocuj łącznik kolumny do ściany.
1.3. Zamontuj osłonę palców drzwi przystankowych na progu.
2. Montaż urządzenia drzwi przystankowych

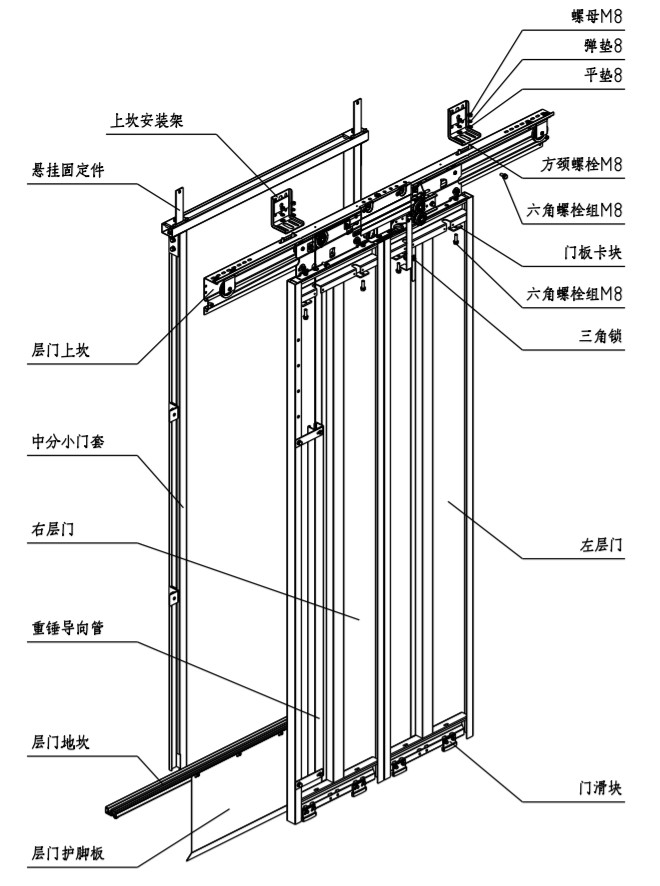

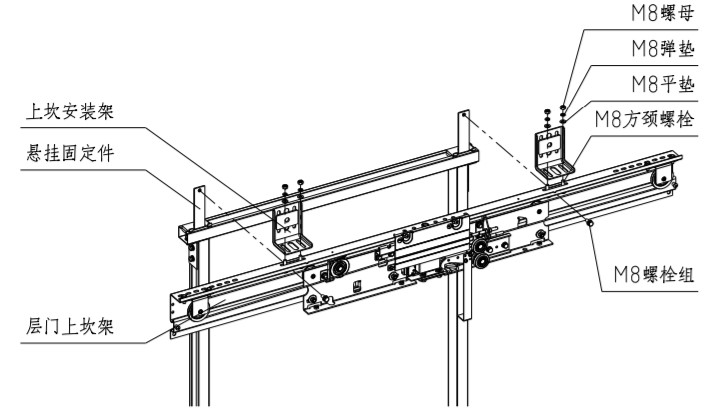

2.1. Wyrównaj górną ramę progu drzwi szybowych z zaczepem na dolnym końcu elementu mocującego zawieszenie, a następnie zablokuj górną ramę progu i element mocujący zawieszenie drzwi szybowych za pomocą zestawu śrub M8*20.
2.2. Zamocuj górną ramę montażową progu do ściany szybu za pomocą kołków rozporowych lub wkrętów przelotowych. Górna rama montażowa progu i górny próg drzwi szybowych są połączone śrubami M8 z kołnierzem kwadratowym.
2.3. Wyreguluj górny próg drzwi wejściowych po lewej i prawej stronie, aby środek otworu drzwiowego oraz środek wejścia i wyjścia były jednakowe.
2.4. Wyreguluj pionowość podłogi urządzenia drzwi przystankowych. Wyreguluj pionowość podłogi urządzenia drzwi przystankowych z tolerancją ±0,5 mm, rysując linię pionową lub biorąc za punkt odniesienia próg drzwi kabiny.
2.5 Po zapoznaniu się z głównymi parametrami montażu ościeżnicy progowej na następujących drzwiach piętrowych należy dokręcić wszystkie śruby montażowe:

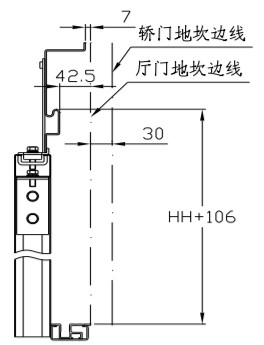

Wysokość górnej ramy progu drzwi szybowych: odległość między górną powierzchnią prowadnicy górnej ramy progu drzwi szybowych a progiem drzwi szybowych wynosi HH+106mm;
Środek górnej ramy progowej drzwi przystankowych: odchylenie pomiędzy środkiem górnej ramy progowej drzwi przystankowych a środkiem wejścia i wyjścia wynosi ±1 mm;
Odległość między górną prowadnicą progu drzwi przystankowych a progiem drzwi kabinowych: odległość między górną prowadnicą progu drzwi przystankowych a progiem drzwi przystankowych wynosi 42,5 mm, a odległość od progu drzwi kabinowych wynosi 72,5 mm.
Wysokość górnej ramy progu drzwi szybowych: odległość między górną powierzchnią prowadnicy górnej ramy progu drzwi szybowych a progiem drzwi szybowych wynosi HH+106mm;
Środek górnej ramy progowej drzwi przystankowych: odchylenie pomiędzy środkiem górnej ramy progowej drzwi przystankowych a środkiem wejścia i wyjścia wynosi ±1 mm;
Odległość między górną prowadnicą progu drzwi przystankowych a progiem drzwi kabinowych: odległość między górną prowadnicą progu drzwi przystankowych a progiem drzwi przystankowych wynosi 42,5 mm, a odległość od progu drzwi kabinowych wynosi 72,5 mm.
